彈性連桿式振動輸送機工作原理

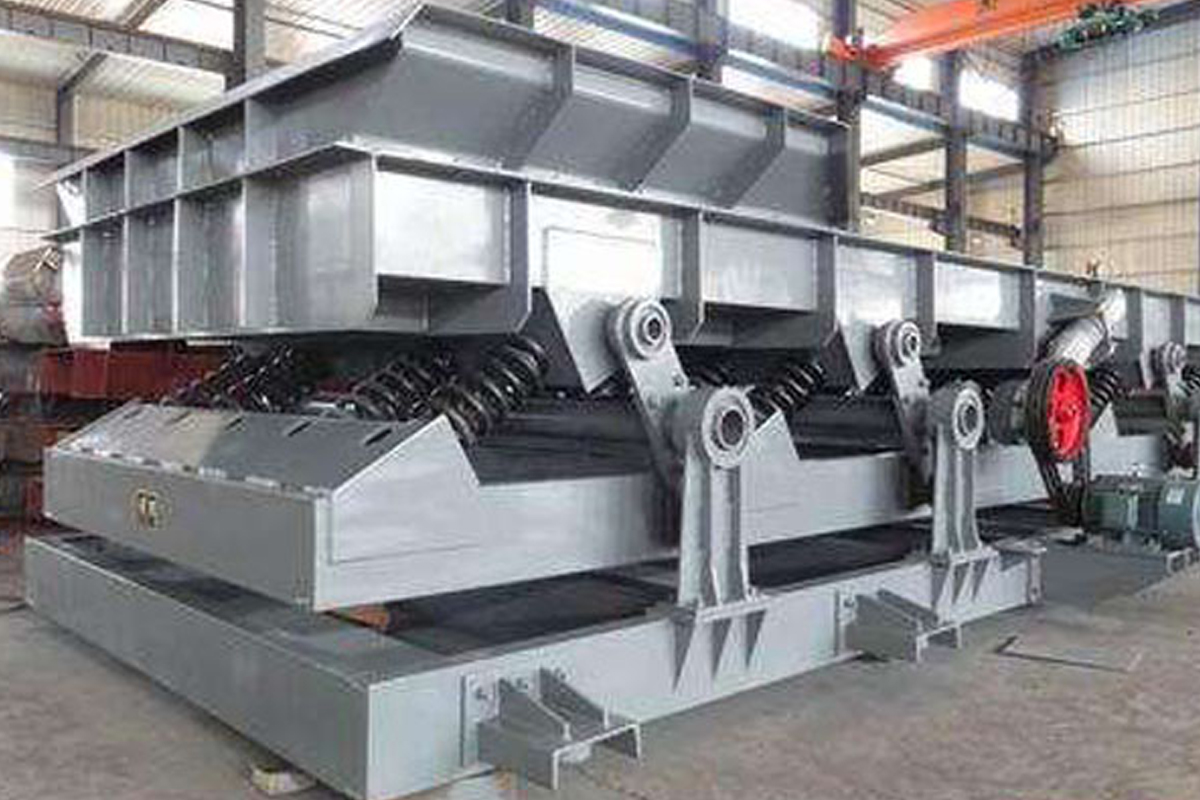

彈性連桿式振動輸送機由輸送槽、激振器、傳動機構、支承部件和減震系統等部分組成，激振器在電機驅動下產生周期性振動力，通過傳動機構傳遞到輸送槽，輸送槽在激振源的帶動下按激振源相同的振動頻率產生周期性線性振動，同時振動力方向與輸送槽體輸送方向呈一定的拋料角，槽內物料在強迫振動力的作用下沿槽體輸送面連續跳躍向前移動。
彈性連桿式振動輸送機的槽體以一定的振動頻率和振動幅度振動，這種振動使得散粒物料在振動方向加速，當物料顆粒的垂直加速度分量達到-g時，即脫離槽體并沿拋物線軌跡前進，物料的斷續微跳躍運動屬于一種周期性的跳躍過程，物料的跳躍頻率與輸送槽的振動頻率一致，因此振動輸送機的輸送效率與設備振動頻率、振動幅度、振動角度及物料自身特性相關。
彈性連桿式振動輸送機特點
- 在輸送中可實現多點進料和多點排料。
- 具有良好的密封性，輸送槽體可制作成矩形或圓形，進出料口采用柔性密封，可以防止環境對物料的污染，亦可以防止物料對環境的污染，因此特別適合于輸送需要密封保護的物料。
- 對物料外形損壞非常小，由于物料在輸送槽中呈微拋連續跳躍運動，物料在輸送過程中不會受到外力擠壓，所以物料物料在輸送過程中外形損壞非常小，特別適合于外形要求較高物料的輸送，例如活性炭焙燒爐加料、砂糖工藝流程中的輸送等。
- 在輸送過程中可實現多種工藝要求，如完成脫水、干燥、冷卻、篩分、加熱、保溫、混勻等。
- 可輸送熱料，不銹鋼制密封料槽采用通風冷卻時可輸送500℃物料，采用循環水冷卻可輸送1000℃物料。
- 彈性連桿輸送機結構簡單、潤滑部件少，安裝調整方便，維修工作量少，能耗低，操作安全，易于實現自動化控制。
