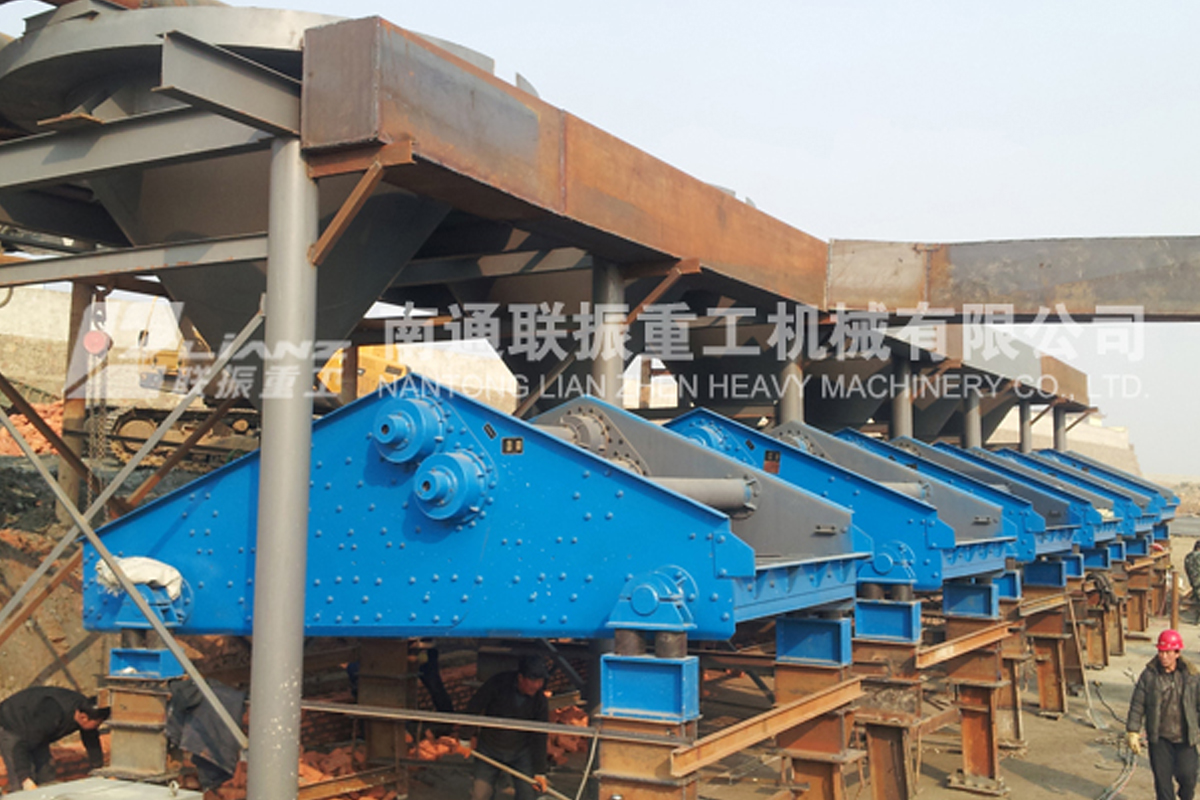

直線振動篩概述
ZKR型直線振動篩運動軌跡為直線狀態，可供選煤、選礦、電力、制糖、制鹽、化工等工業部門中對中、細粒度物料進行干、濕式篩分和脫水、脫介、脫泥。
該系列直線振動篩分機的處理量大，鋼度高，運轉平穩,可靠、噪音小，維護、檢修方便。
型號說明
技術參數
ZKR型單層直線振動篩技術性能及參數
| 型號 | 篩 面 | 給料粒度 | 處理量 | 頻率 | 雙振幅 | 電動機 | 重量 | 各支點 | 各支點zui大動負荷 | ||||
| mm | t/h | Hz | mm | kg | 工作動 | N | |||||||
| 負荷 | |||||||||||||
| 面積 | 傾角 | 篩孔尺寸mm | 結構 | 型號 | 功率 | N | |||||||
| m2 | ° | kW | |||||||||||
| ZKR1022 | 2.25 | -5～5 | 0.25～50 | 編 | ﹤250 | 4.5～90 | 16～16.33 | 6～9 | Y132S-6 | 3×2 | 2085 | 818 | 4090 |
| 織 | |||||||||||||
| 篩 | |||||||||||||
| 網 | |||||||||||||
| 條 | |||||||||||||
| 縫 | |||||||||||||
| 網 | |||||||||||||
| 沖 | |||||||||||||
| 孔 | |||||||||||||
| 篩 | |||||||||||||
| ZKR1230 | 3.6 | 網 | 7.2～144 | Y132M1-6 | 4×2 | 2693 | 1023 | 5115 | |||||
| ZKR1237 | 4.5 | 橡 | 9.0～180 | Y132M2-6 | 5.5×2 | 2948 | 965 | 4825 | |||||
| ZKR1437 | 5.25 | 膠 | 10.5～210 | Y132M2-6 | 5.5×2 | 3030 | 1225 | 6125 | |||||
| ZKR1445 | 6.3 | 篩 | 12.6～252 | Y160M-6 | 7.5×2 | 3800 | 1332 | 6660 | |||||
| ZKR1637 | 6 | 網 | 12.0～240 | Y132M2-6 | 5.5×2 | 3388 | 1367 | 6835 | |||||
| ZKR1645 | 7.2 | 聚 | 14.4～288 | Y160M-6 | 7.5×2 | 4343 | 2425 | 12125 | |||||
| ZKR1652 | 8.4 | 胺 | 16.8～336 | Y160L-6 | 11×2 | 4695 | 2412 | 12060 | |||||
| ZKR1845 | 8.1 | 脂 | 16.2～324 | Y160L-6 | 11×2 | 4836 | 1989 | 9945 | |||||
| ZKR1852 | 9.45 | 篩 | 18.9～378 | Y160L-6 | 11×2 | 5122 | 2028 | 10140 | |||||
| ZKR2045 | 9 | 網 | 18.0～360 | Y160L-6 | 11×2 | 5369 | 2100 | 10500 | |||||
| ZKR2052 | 10.5 | 等 | 21.0～420 | Y160L-6 | 11×2 | 6176 | 2286 | 11430 | |||||
| 型號 | 篩面 | 給料粒度 mm | 處理量 t/h | 頻率 Hz | 雙振幅 mm | 電動機 | 重量 kg | 各支點 工作動 負荷 N | 各支點 zui大動負荷 N | ||||
| 面積 m2 | 傾角 ° | 篩孔尺寸 mm | 結構 | 型號 | 功率 kW | ||||||||
| ZKR2060 | 12.0 | -5～5 | 0.25～50 | 編織 篩網 條縫 篩網 沖孔 篩網 橡膠 篩網 聚胺脂 篩網等 | ﹤250 | 24.0～480 | 16～16.33 | 6～9 | Y180L-6 | 15×2 | 7558 | 2529 | 12645 |
| ZKR2445 | 10.8 | 21.6～432 | Y180L-6 | 15×2 | 7037 | 2426 | 12130 | ||||||
| ZKR2452 | 12.6 | 25.2～504 | Y180L-6 | 15×2 | 7816 | 2579 | 12895 | ||||||
| ZKR2460 | 14.4 | 28.8～576 | Y180L-6 | 15×2 | 8835 | 2875 | 14375 | ||||||
| ZKR3045 | 13.5 | 27.0～540 | Y180L-6 | 15×2 | 8558 | 2988 | 14940 | ||||||
| ZKR3052 | 15.7 | 31.4～628 | Y200L2-6 | 22×2 | 9931 | 3033 | 15165 | ||||||
| ZKR3060 | 18.0 | 36.0～720 | Y200L2-6 | 22×2 | 11062 | 3704 | 18520 | ||||||
| ZKR3645 | 16.2 | 32.4～648 | Y200L2-6 | 22×2 | 11789 | 3656 | 18280 | ||||||
| ZKR3652 | 18.9 | 37.8～756 | Y200L2-6 | 22×2 | 12909 | 4321 | 21605 | ||||||
| ZKR3660 | 21.6 | 43.2～864 | Y200L2-6 | 22×2 | 13800 | 4763 | 23815 | ||||||
| ZKR3675 | 27.0 | 54.0～1080 | Y225M-6 | 30×2 | 16500 | 5430 | 27150 | ||||||
