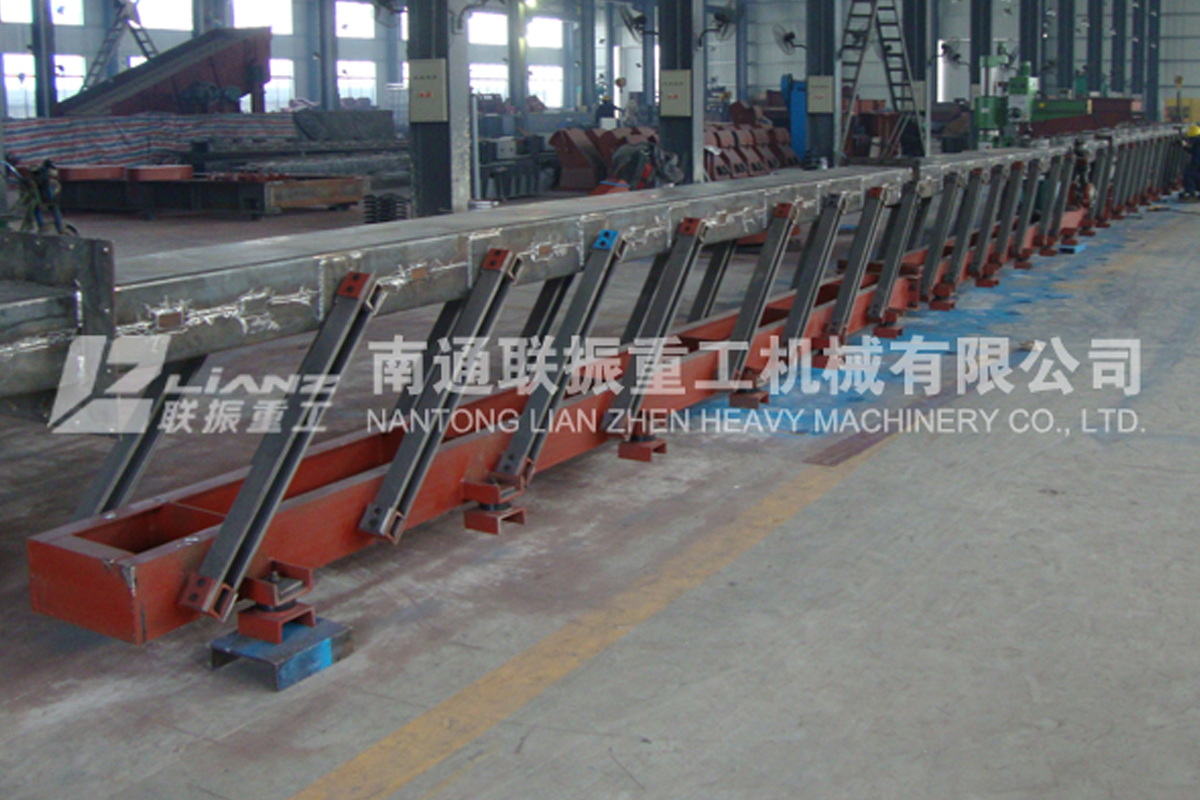

單質體連桿振動輸送機概述
FZS型單質體連桿振動輸送機是利用激振器使料槽振動，從而使槽內物料沿一定方向滑行或拋移的連續輸送機械。該振動輸送機的料槽使用橡膠彈簧或鋼簧支承，依靠固定在料槽上的兩臺振動電機的自同步運轉，使料槽產生直線振動。
FZS型單質體連桿振動輸送機適用于電力、煤炭、冶金、建材、糧食等行業，用于完成粉狀及顆粒狀物料的輸送工藝。適用于難輸送的細粉物料，諸如把粉煤灰、水泥、炭粉、煤粉、金剛砂等，從貯料倉或漏斗中均勻連續或定量地輸送到受料裝置中去。
單質體連桿振動輸送機特點
- FZS型單質體連桿振動輸送機結構簡單、緊湊，潤滑點少，且潤滑點不與物料接觸，無特殊安裝要求，故安裝方便，維修工作量小。
- 密封性能好，輸送粉塵性、有毒、有揮發性的物料對環境無污染，并可實現多點進料和多點卸料。
- 由于運用了機械振動學的共振原理，動力消耗低，耗電比相同輸送長度相同輸送生產率的螺旋輸送機少二分之一。
- 由于物料在輸送過程中以拋物線軌跡向前跳躍運行，所以機槽磨損輕微，使用壽命比螺旋輸送機提高三倍以上。
- 運行噪聲不大于75Db（V）。
- FZS型單質體連桿振動輸送機能夠在額定振幅條件下頻繁啟動及長期連續運轉。

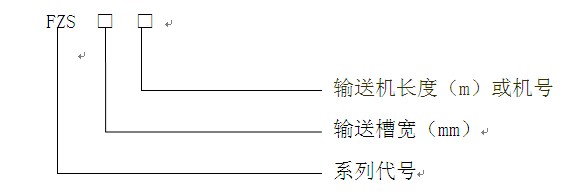

型號說明
技術參數
FZS型單質體連桿振動輸送機輸送長度可根據需要進行組合，每一臺輸送機均由一節驅動段和數節中間段組合而成。輸送長度為6-40米。輸送槽寬有400mm、500mm、630mm三種規格。
| 參 數 | 槽寬 | |||
| 400（mm） | 500（mm） | 630（mm） | ||
| 生產率 | ||||
| （m3） | 粒度≤7mm | 30 | 40 | 50 |
| 粒度≤30mm | 80 | 100 | 120 | |
| 重量 | ||||
| （kg） | 中間段（kg/m） | 180 | 200 | 230 |
| 驅動段（kg/m） | 900 | 1000 | 1200 | |
| 功率 | ||||
| （kw） | 6-10（m） | 4 | 4 | 5.5 |
| 11-17（m） | 5.5 | 5.5 | 7.5 | |
| 18-27（m） | 7.5 | 7.5 | 11 | |
| 28-40（m） | 11 | 11 | 15 | |
| 外形尺寸 | 寬 | 700 | 800 | 930 |
| 高 | 1100 | 1100 | 1100 | |
結構原理

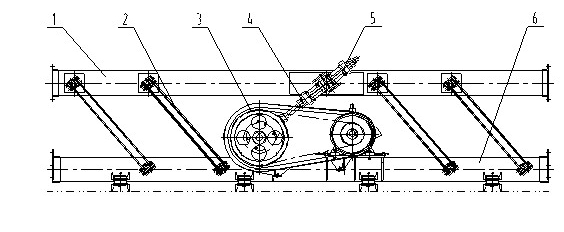

FZS型單質體連桿振動輸送機的結構由1輸送槽、2主振板彈簧、3驅動機構、4連桿、5連桿螺旋彈簧、6底架等組成。驅動機構由電動機，皮帶輪、傳動軸、偏心裝置組成，輸送槽與底架之間用板彈簧聯接，該板彈簧既是主振彈簧，又起輸送槽振動導向作用，輸送機運行中驅動機構使連桿端部作往復運動，而連桿通過其端部的螺旋彈簧帶動輸送槽作往復運動，使物料沿振動方向被連續拋起向前跳躍，達到輸送物料的目的。
