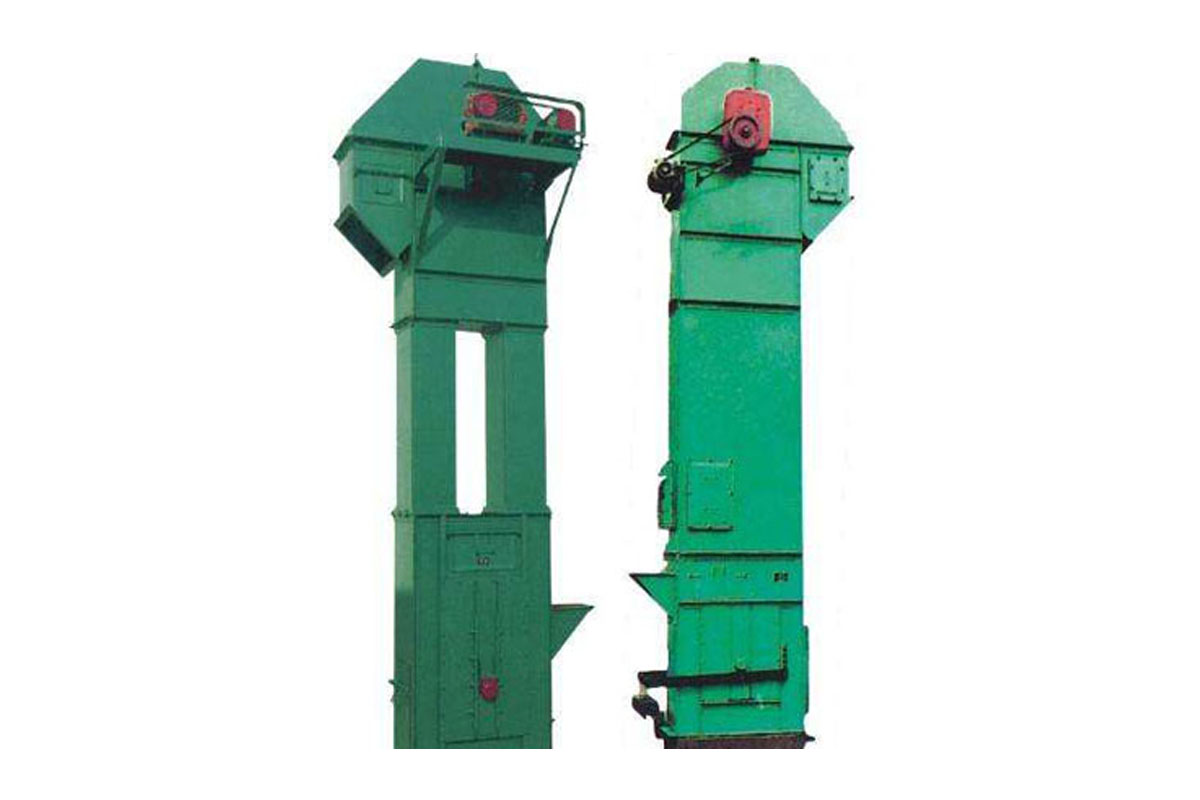

概述

表1  TD、TH型斗提機特征、型號表

型  式	TD 型	TH 型
結構特征	采用橡膠帶做牽引構件	采用鍛造的環形鏈條作為牽引構件
卸載特征	采用離心式或混合式方式卸料	采用混合式或重力式卸料
適用輸送物料	松散密度ρ＜1.5t/m3的粉狀、粒狀、小快狀的無磨琢性、半磨琢性物料	松散密度ρ＜1.5t/m3的粉狀、粒狀、小塊狀的無磨琢性、半磨琢性物料
使用溫度	被輸送物料溫度不得超過600C，如采用耐熱橡膠帶時溫度不超過2000C	被輸送物料溫度不得超過2500C
型號	TD100、TD160、TD250、TD315、TD400、TD500、TD630	TH315、TH400、THT500、TH630、（TH800）（TH1000）
提升高度	約在4～40范圍內	約在4.5～40范圍內
輸送量	4～238m3/h	35～185m3/h

TH800、TH1000型斗提機需要與本廠協商后才能訂貨，其輸送量在本表中未列入。

技術性能

(1)TD傳動裝置  TD型斗提機的傳動裝置有兩種形式，分別配有YZ型減速器或ZQ（YY）型減速器。YZ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺、聯軸器等，使結構緊湊，重量輕，而且內部帶有異型輥逆器,逆止可靠。該減速器噪音低，運行平穩，并隨主軸浮動，可消除安裝應力。

(2 )TD型斗提機備有四種料斗Q型（淺斗）、 H型（弧底斗）、 Zd型（中深斗）、 Sd型（深斗）

表2  TD型斗提機技術性能

斗提機型號	TD100		TD160				TD250				TD315
料斗型式	Q	H	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd
輸送量m3/h	4	7.6	9	16	16	27	20	36	38	59	28	50	42	67
料斗容積，L	0.15	0.3	0.46	0.9	1.2	1.9	1.12	2.24	3	4.6	1.95	3.55	3.75	5.8
料斗運行速度m/s	1.4		1.4				1.6				1.6
滾筒轉速r/min	67		67				67				67

斗提機型號	TD400				TD500				TD630
料斗型式	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd
輸送量1，m3/h	40	76	68	110	63	116	96	154	-	142	148	238
料斗容積，L	3.1	5.6	5.9	9.4	4.84	9	9.3	14.9	-	14	14.6	23.5
料斗運行速度m/s	1.8				1.8				2
滾筒轉速,r/min	55				55				48

表中料斗容積為料斗盛水時容積，與實際填充量相近，故輸送量時未考慮填充系數Ψ，

具體選型時應根據物料粒度，求得Ψ修正值，以此值修正表中所給輸送量。
